前言

Grafana是一款开源的可视化软件,可以搭配数据源实现一个数据的展示和分析;Grafana功能强大,有着丰富的插件,本文将使用Grafana搭配Zabbix的数据源进行资源监控的可视化展示分析。

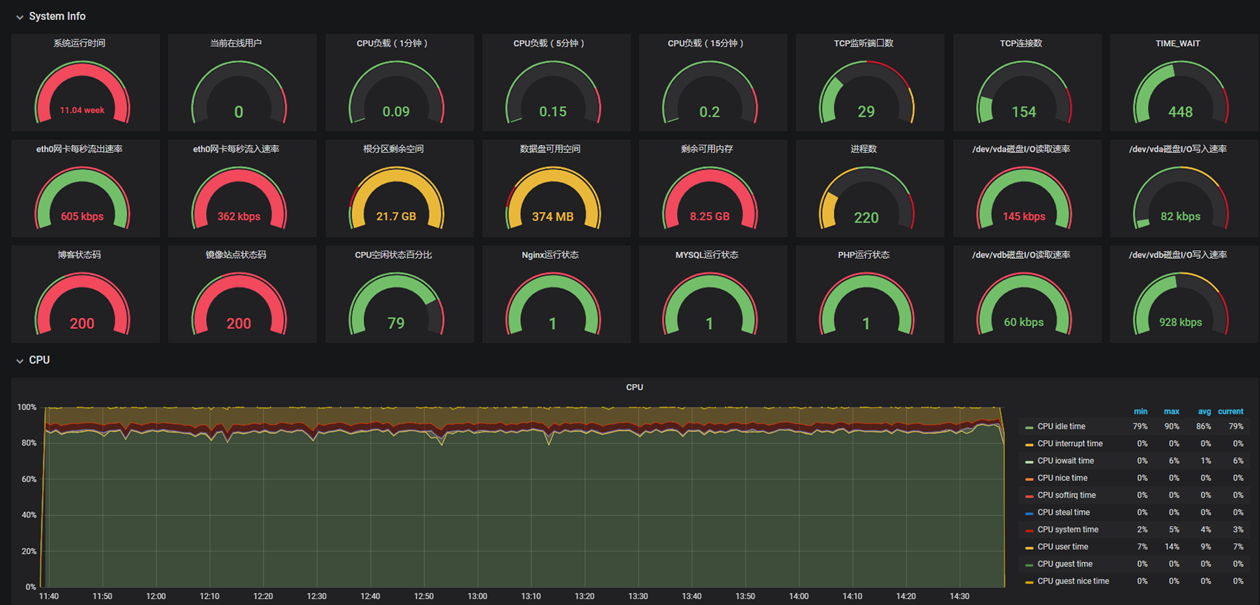

效果图:

Grafana+Zabbix 使用教程

1、Grafana安装

本文是在Zabbix的基础上使用其数据源来进行二次操作,所以Grafana部署这里不在阐述,可参考我另外一篇文章(可视化工具Grafana简介及安装

2、安装Zabbix插件

[root@localhost ~]# grafana-cli plugins install alexanderzobnin-zabbix-app

Grafana+Zabbix 使用教程

3、浏览器访问Grafana的Web界面

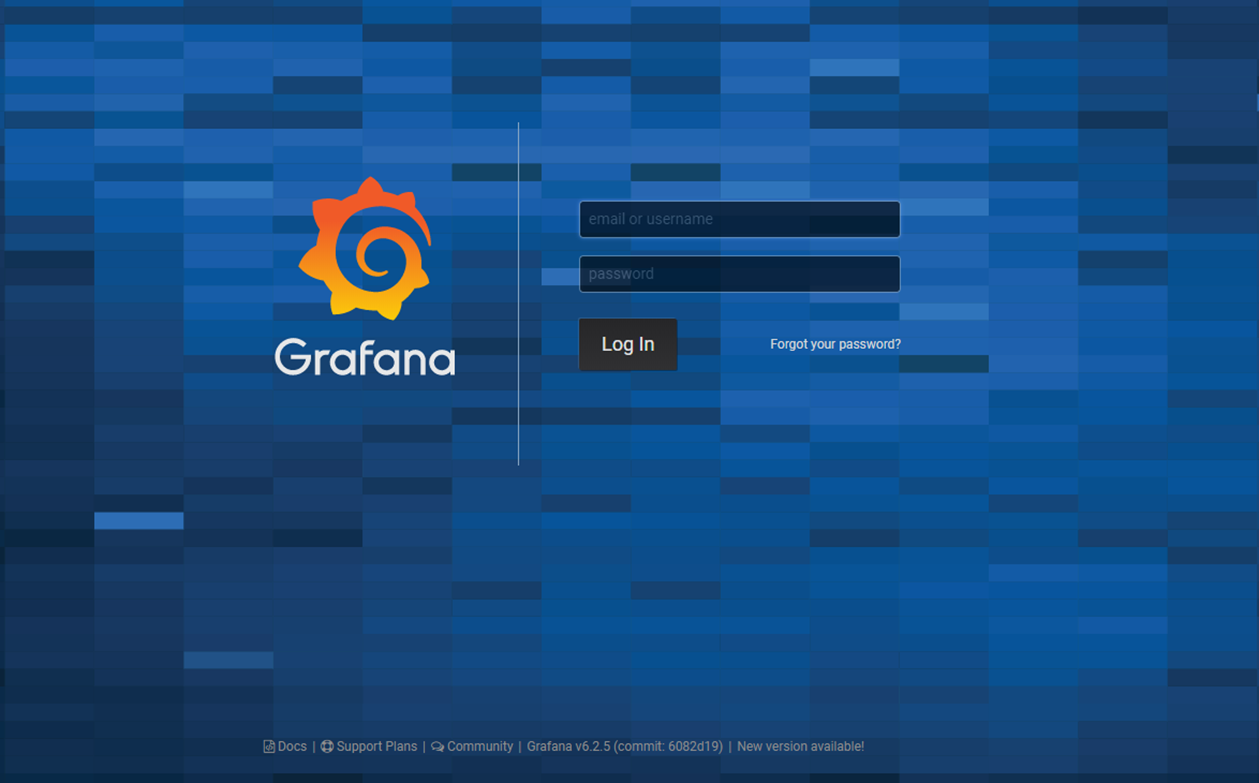

服务正常启动后,可以在浏览器输入ip:3000端口访问其Web界面,能看到以下界面,说明Grafana已经安装成功,登录的默认账号为admin,默认密码为admin

Grafana+Zabbix 使用教程

4、Grafana使用

登录后就开始进行数据源的设置以及分析展示的UI设置。

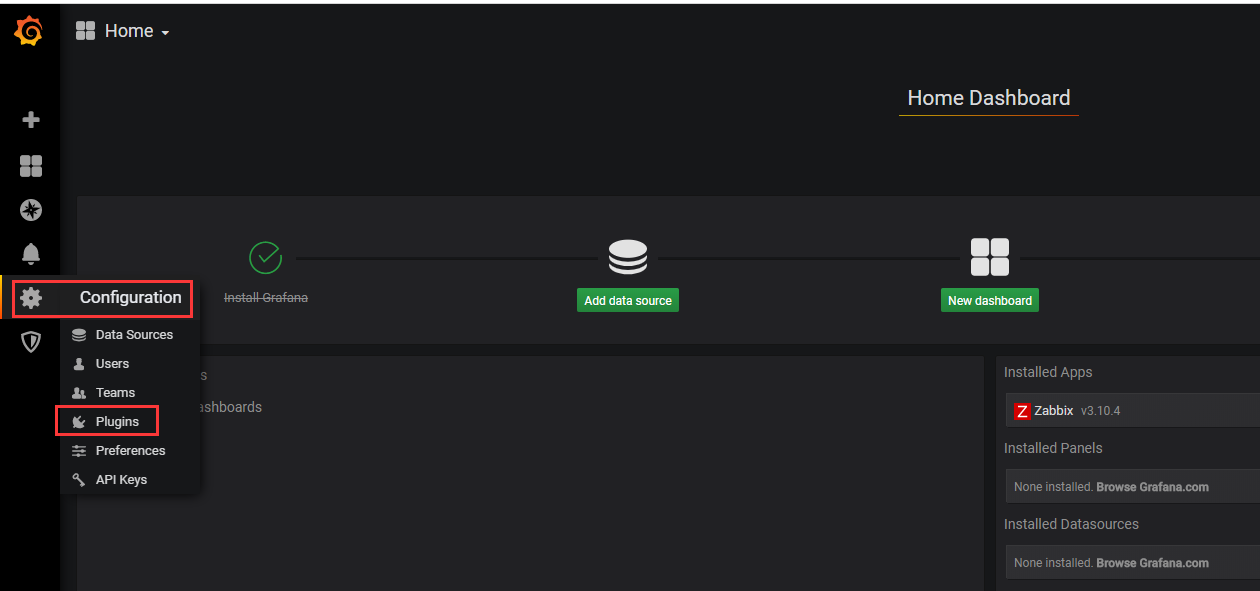

1)启动zabbix插件

点击左上角的Configuration,然后点击Plugins中选择zabbix,最后启用zabbix插件

Grafana+Zabbix 使用教程

2)设置数据源

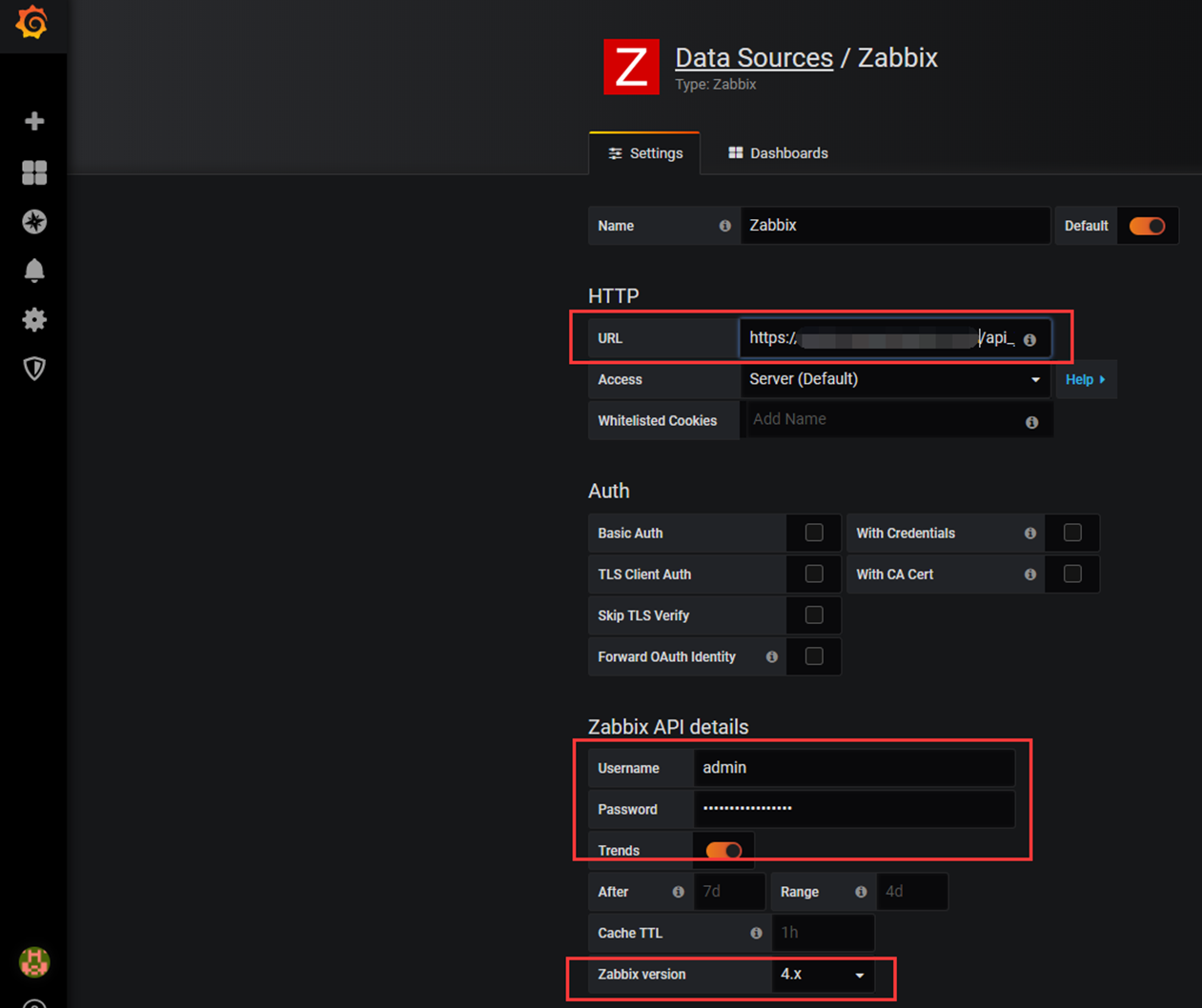

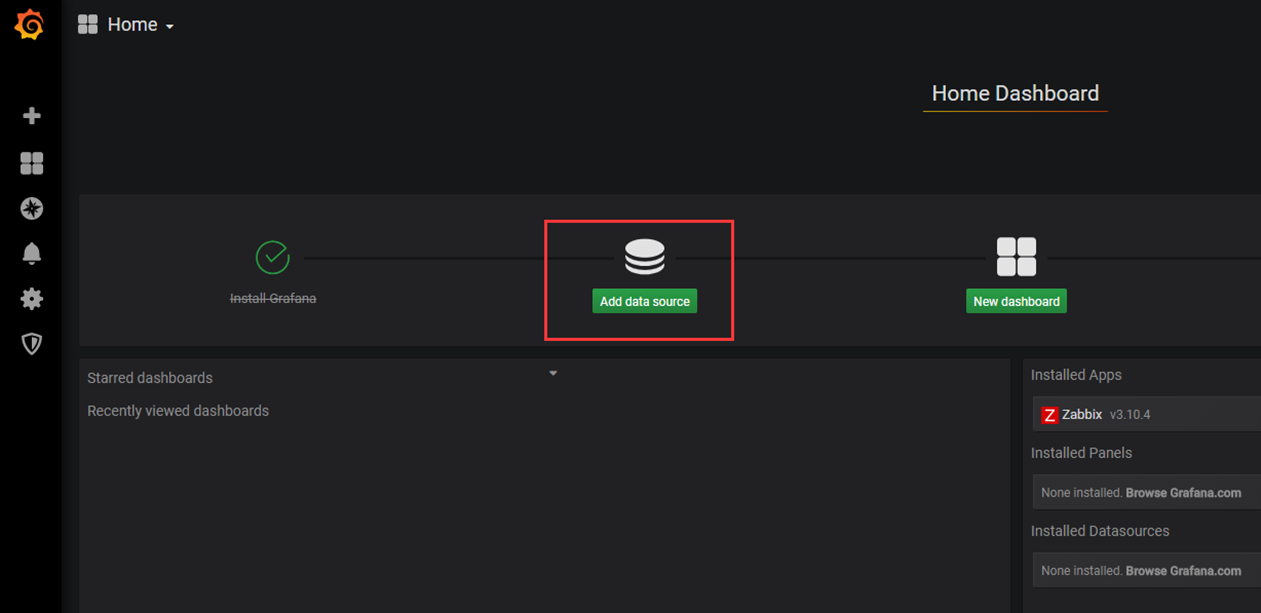

点击Add data source,如下图

Grafana+Zabbix 使用教程

Grafana+Zabbix 使用教程

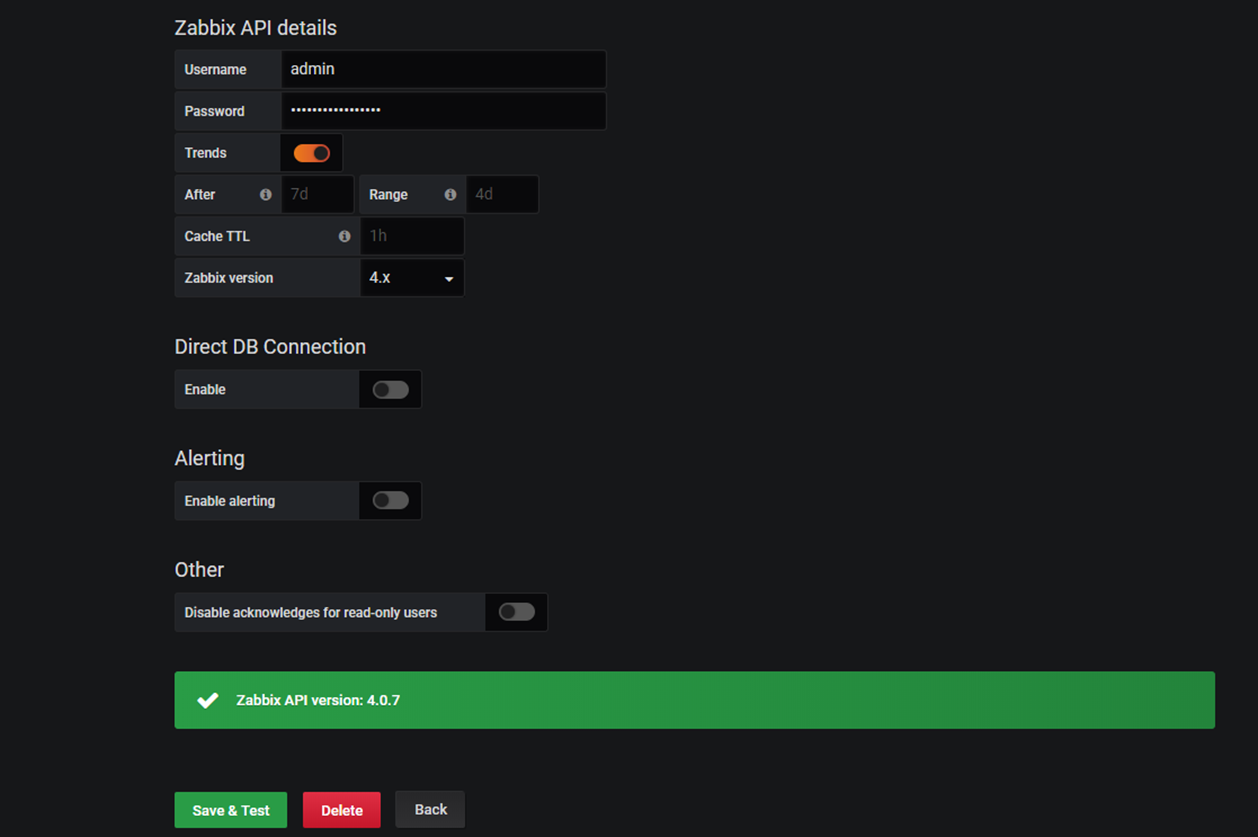

配置完点击保存,就能看到自己设置的数据源了。

Grafana+Zabbix 使用教程

3)创建指示表

也就是创建展示数据的面板,点击左上角的Grafana图标,然后点击New-dashboards

这里创建一个graph为例子,除了graph图例,还有singlestat单一的状态,Table表格等。

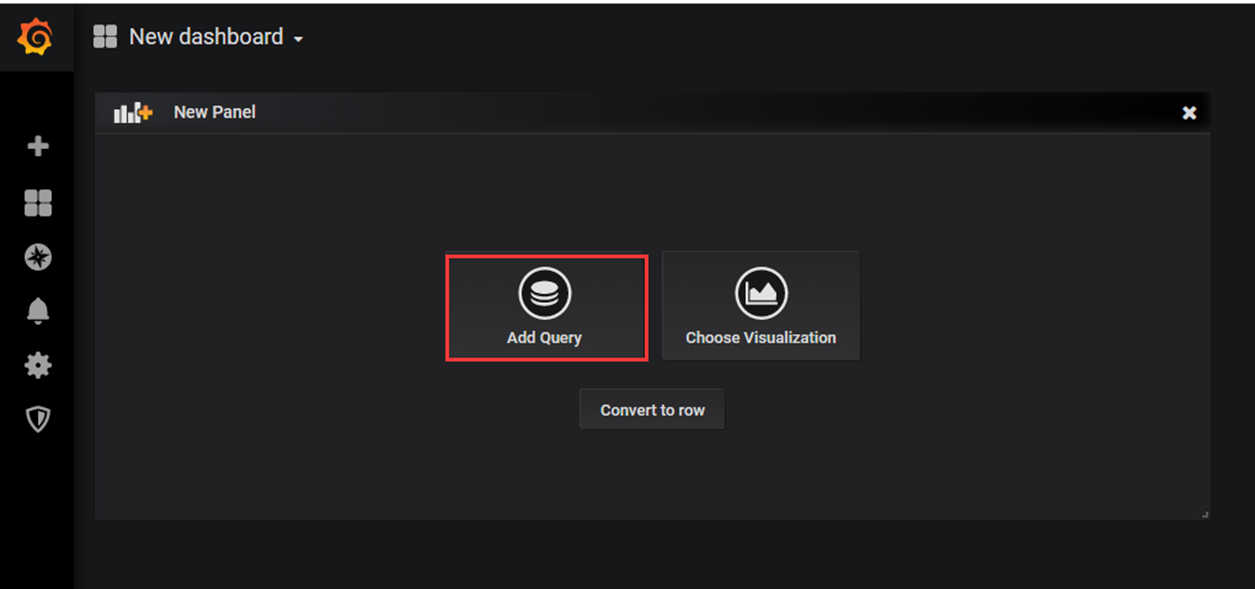

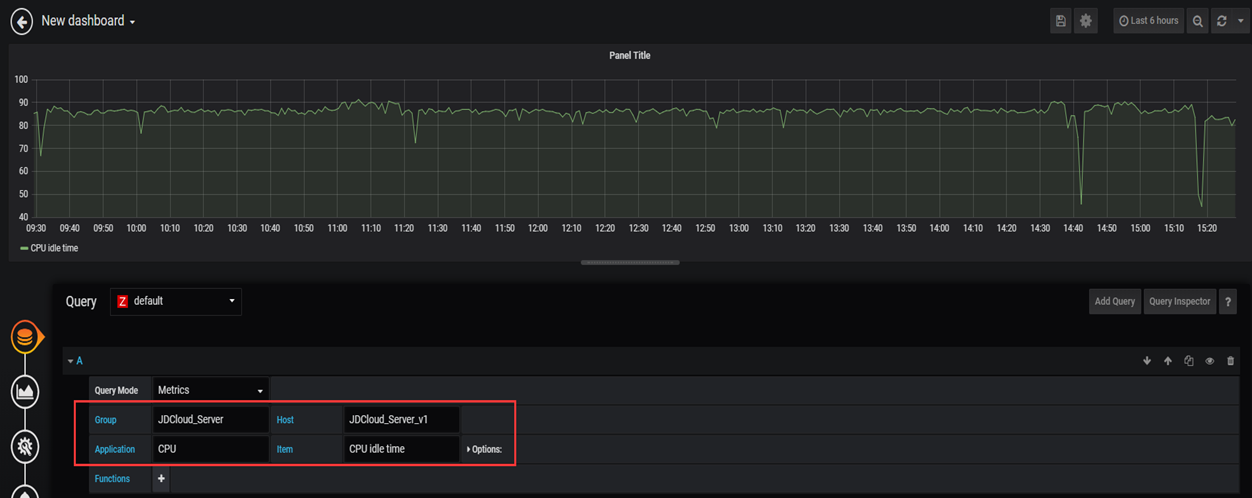

点击Add Query,如下图

Grafana+Zabbix 使用教程

Grafana+Zabbix 使用教程

于是能看到下面所示的设置选项,分别对应

Queries:查询类型。

Visualization:展示类型。

General:常规设置,设置标题等内容。

Alert :报警设置。

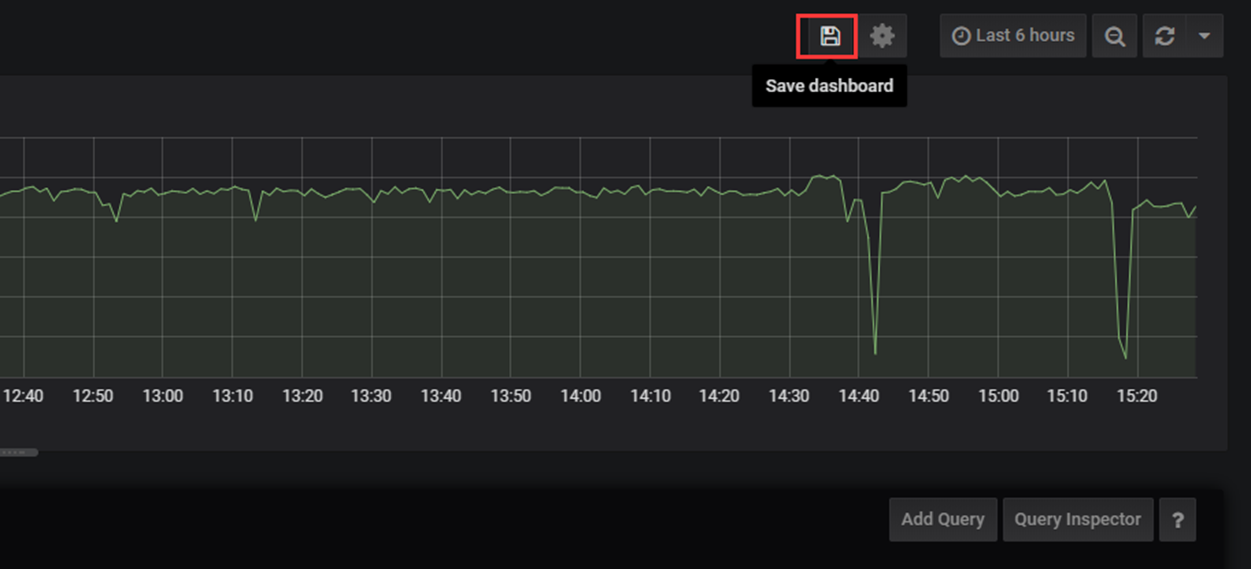

设置完之后记得保存。

Grafana+Zabbix 使用教程

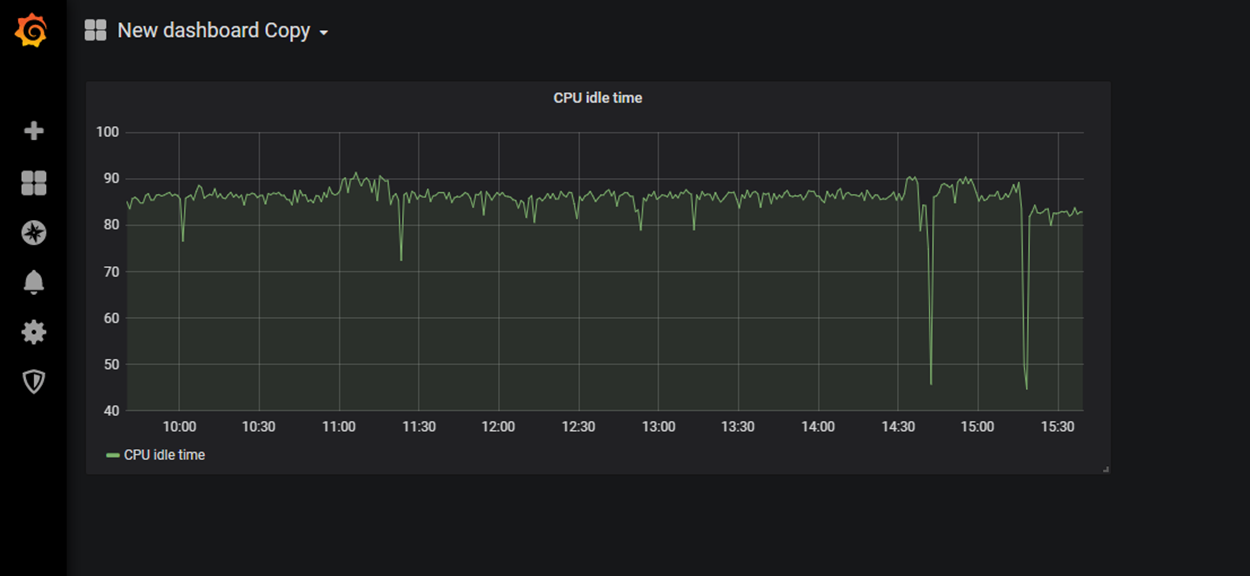

单个图例的效果图如下:

Grafana+Zabbix 使用教程

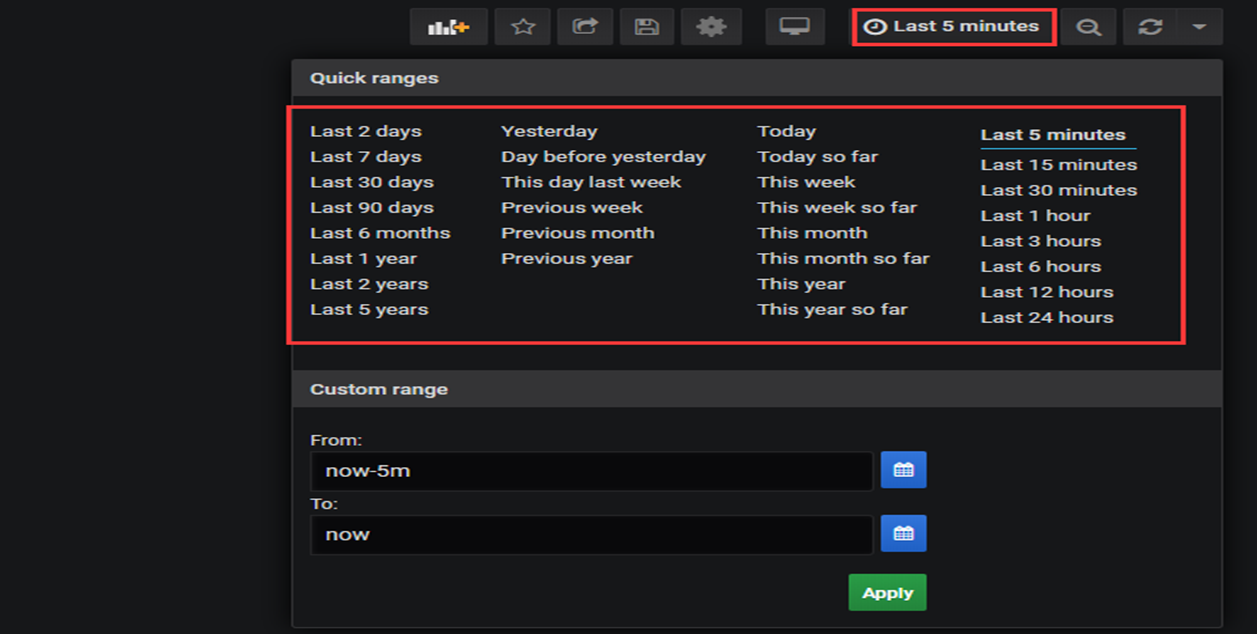

可以设置多少时间内刷新数据:

Grafana+Zabbix 使用教程

这里设置为5分钟,图例将5分钟刷新一次,zabbix采集到新数据时,将会被查询刷新至图例中。

至此一个简单的graph图例就完成了。

可以通过在添加图例或者其他控件来展示需要展示的内容,来完成一个比较个性化的分析页面。

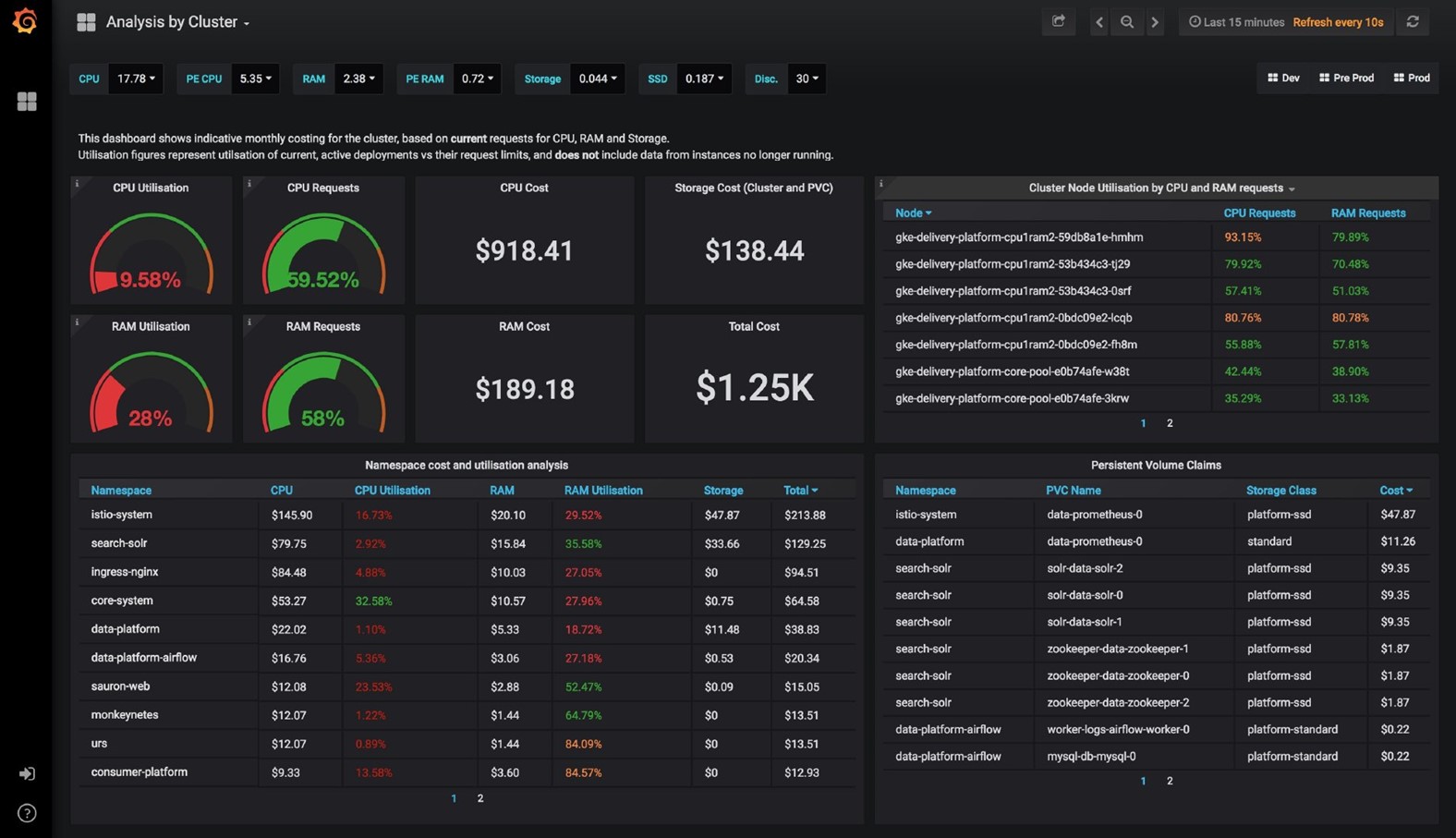

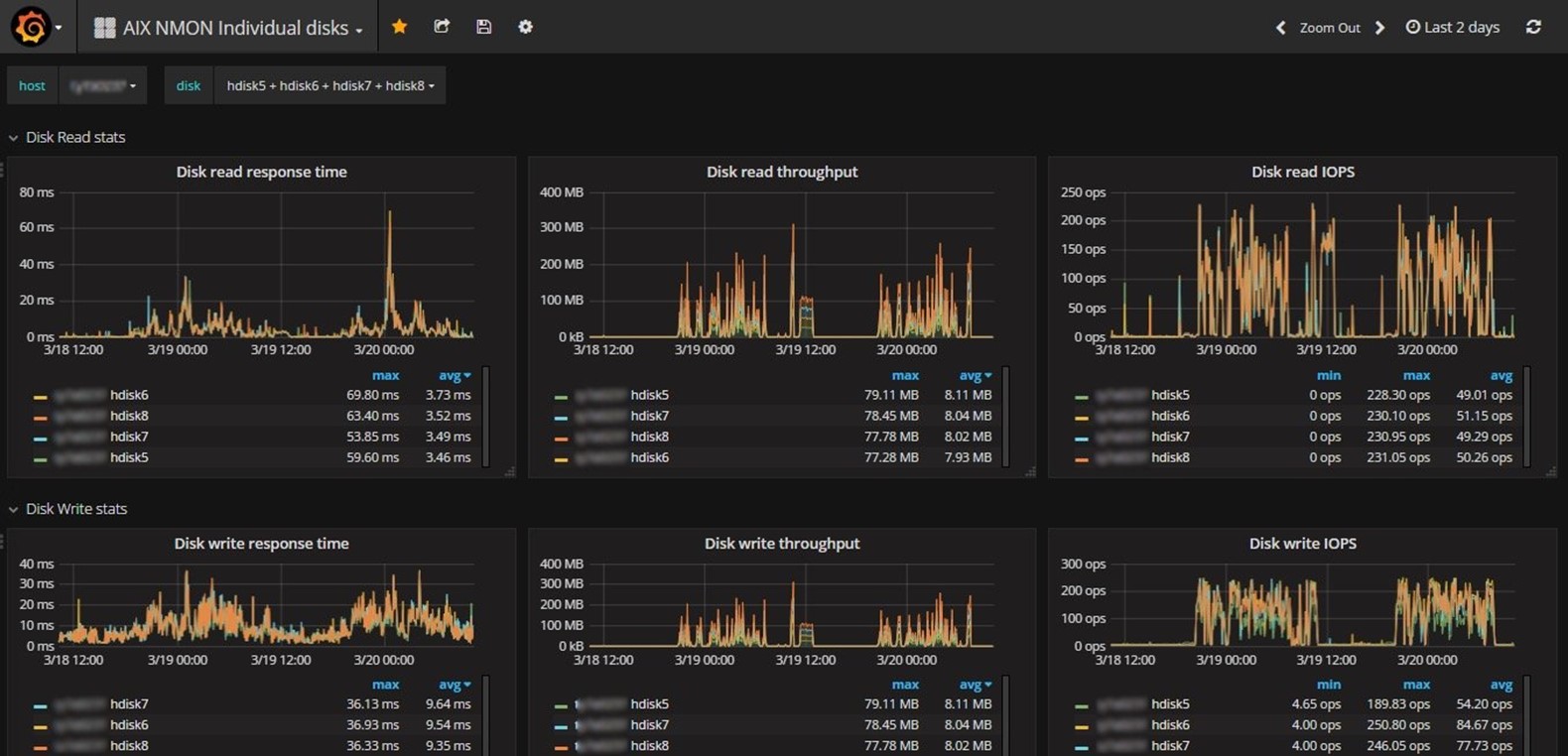

贴一些官网的图:

Grafana+Zabbix 使用教程

Grafana+Zabbix 使用教程

更多内容可以查看文档链接:http://docs.grafana.org
